Su dedektörü ve 100 metre (328 ft) derinliğe kadar boşluk dedektörü

Ağabeyi gibi GeoSeeker, the GeoSeeker Mini Schlumberger'e dayanan bir jeoelektrik ölçüm prosedürü kullanmaktadır. Yeraltı boşluklarını tespit etmek için de kullanılabilen su dedektörü toprak direncini belirler. Zeminin bu görünür özdirencine dayanarak dedektör tatlı su, içme suyu, su taşıyan çakıl ve yeraltı suyu seviyesi gibi yeraltı su kaynaklarını tespit edebilmektedir.

Su ve boşluk dedektörü GeoSeeker Mini'nin çalıştırılması

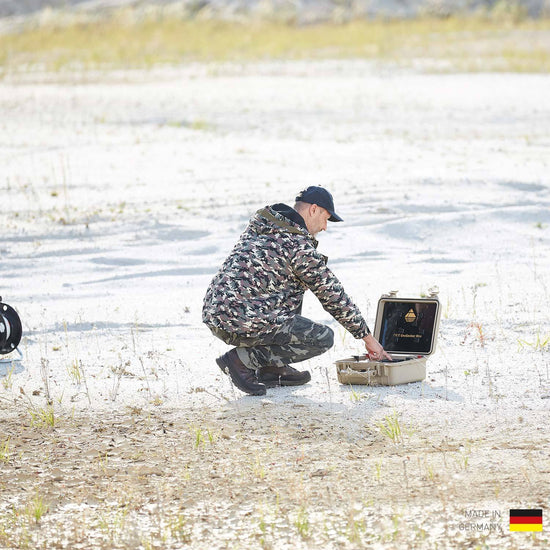

Su dedektörü GeoSeeker Mini dokunmatik ekran üzerinden çalıştırılır. Ölçüm derinliğinin yanı sıra tarama noktalarının miktarını seçin ve sadece grafik talimatları izleyin. Kolay anlaşılır görüntüler ve simgeler sayesinde GeoSeeker Mini saf resim dilini kullanarak çok dillidir.

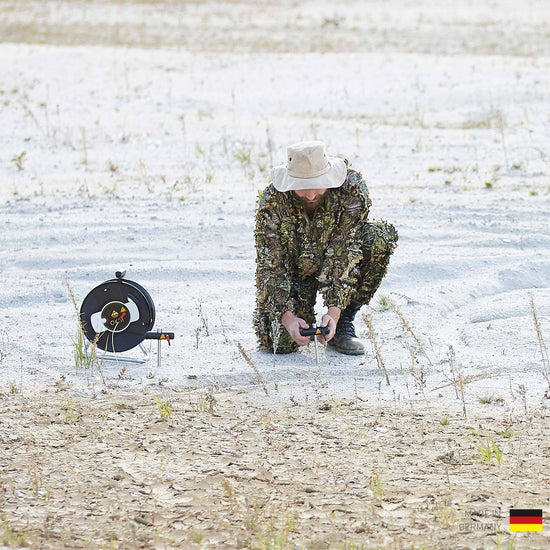

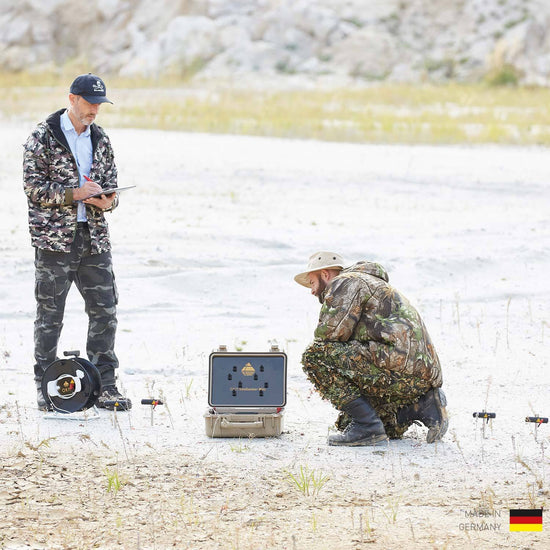

Ölçüm sırasında, belirli yerlerdeki zemin direncini ölçmek için elektrotların birkaç kez değiştirilmesi gerekir. Tüm talimatlar, sonuçların her bir taramadan sonra sunulduğu renkli ekrandan okunabilir. Bir ölçümün en sonunda nihai sonuç grafiksel 2D tarama görüntüsü olarak gösterilir.

Su kaynakları ve boşluğunun veri görselleştirmesi

Bir jeoelektrik ölçümü tamamlandıktan sonra, nihai sonuç yeraltı direncinin temsili bir 2D tarama görüntüsünü oluşturmak için hesaplanır. Alt ekran alanındaki piktogramlar sayesinde kullanıcılar şemayı doğrudan okuyabilir: Şemadaki renkler su birikintilerini (su damlaları ile mavi) ve/veya tespit edilen boşlukları (tünel sembolü ile kırmızı) gösterir.

Ölçümün boyutu ve derinliğinin seçimine bağlı olarak, ekran birkaç sütun içerir ve ilgili derinlik bilgileri ile sağlanır.

Kullanıcı, sol düğmeyi (su damlaları) ve orta düğmeyi (tünel girişi) kullanarak ölçüm sonuçlarının basitleştirilmiş gösterimlerine geçiş yapabilir.

Adım adım talimatların ve sonuçların basit resimler ve piktogramlar halinde sunulması sayesinde GeoSeeker Mini dilden bağımsızdır. Bu, su dedektörünün dünyanın her yerindeki deneyimsiz kullanıcılar tarafından, hangi dili konuştuklarına bakılmaksızın kullanılabileceği anlamına gelir.

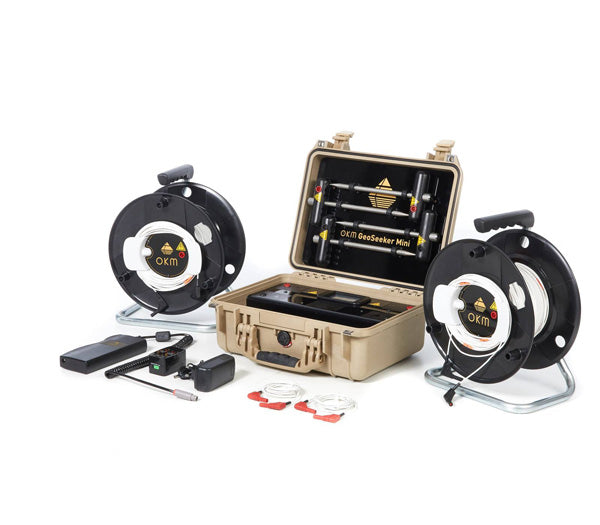

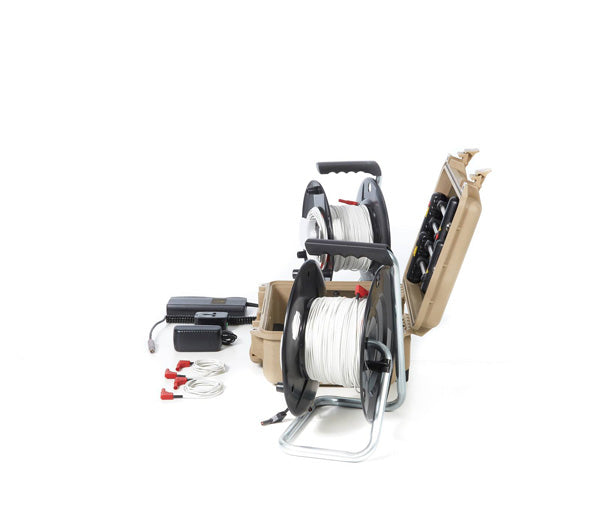

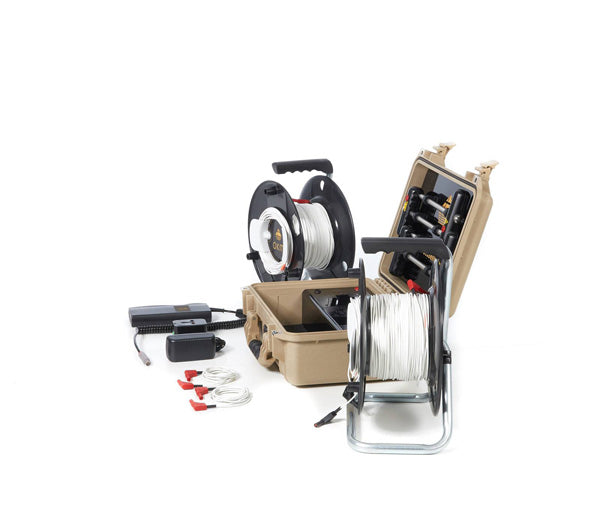

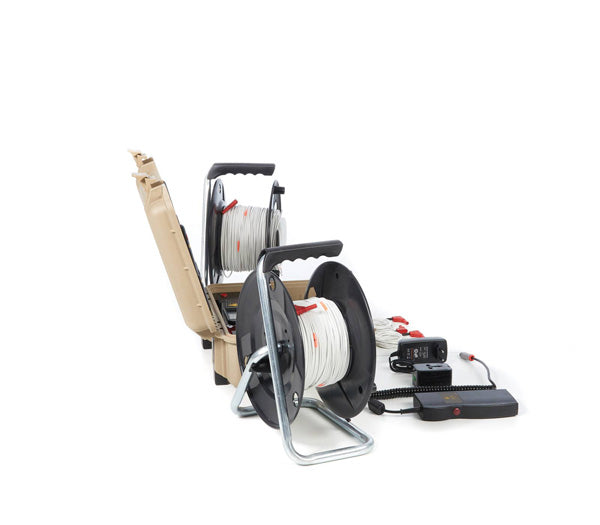

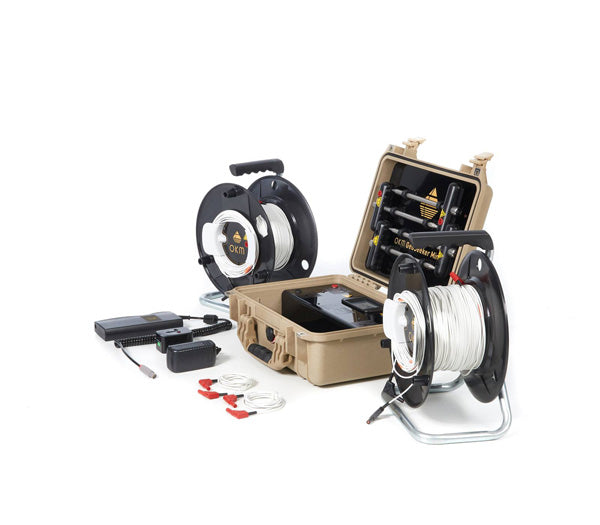

GeoSeeker Mini ile jeoelektrik uygulamaları

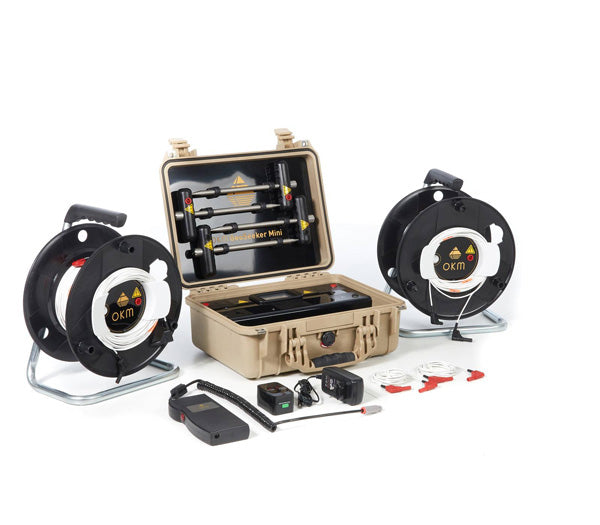

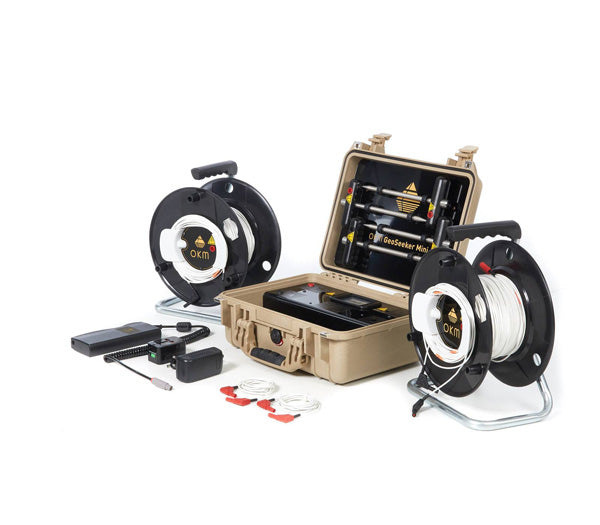

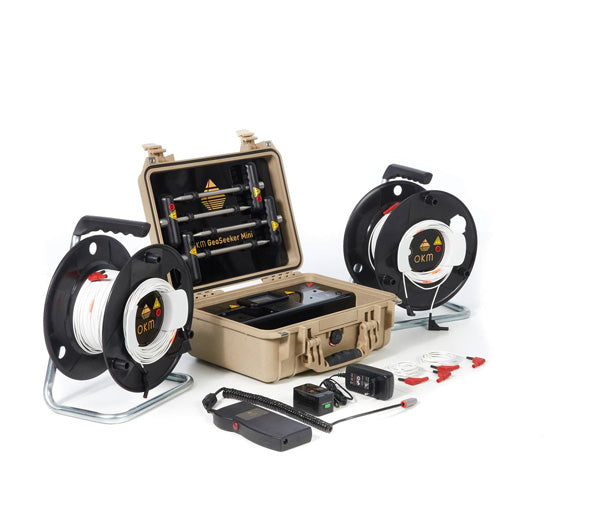

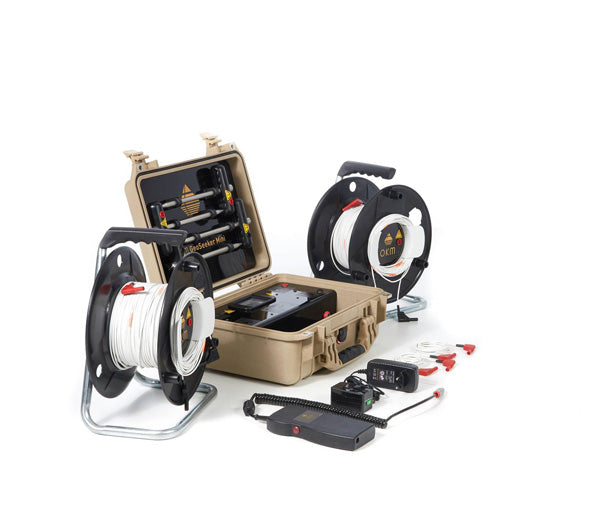

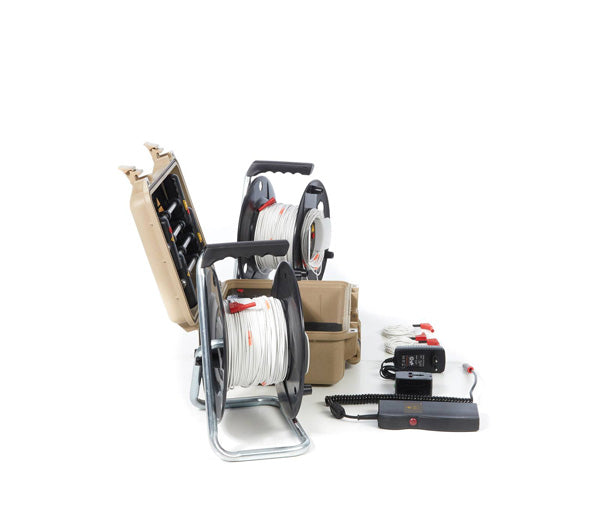

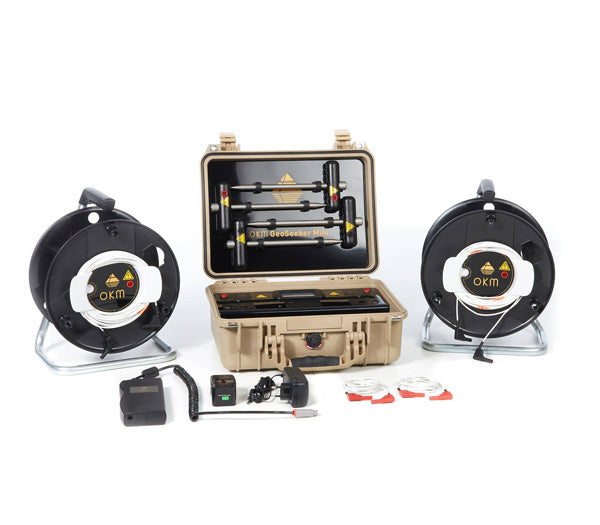

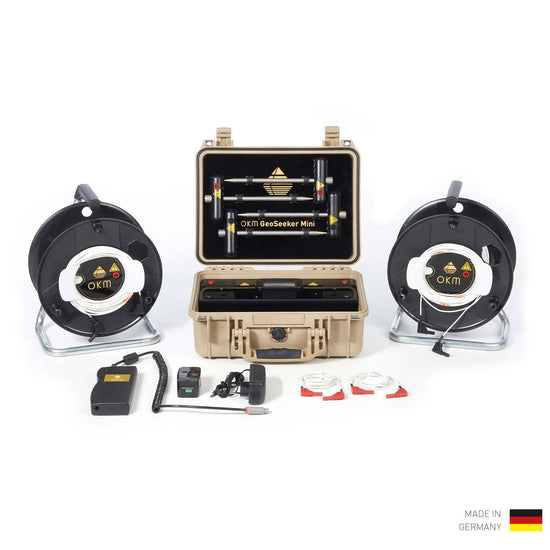

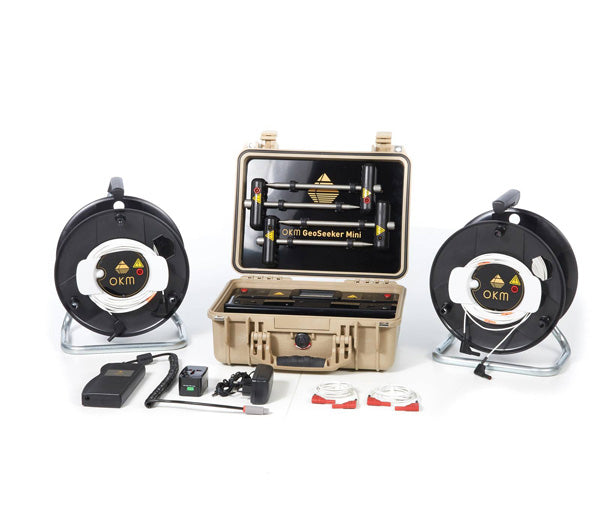

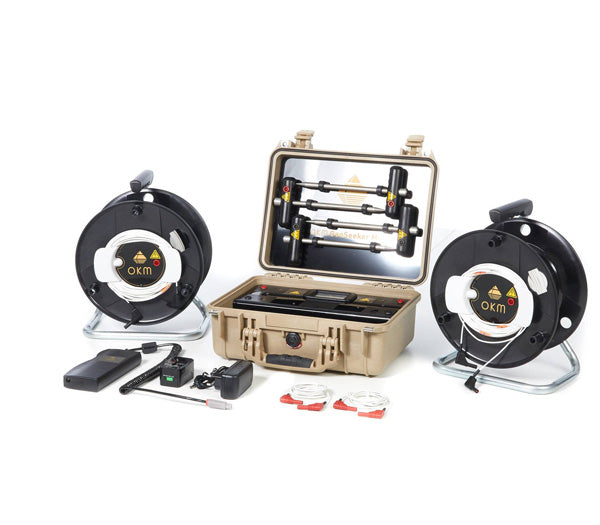

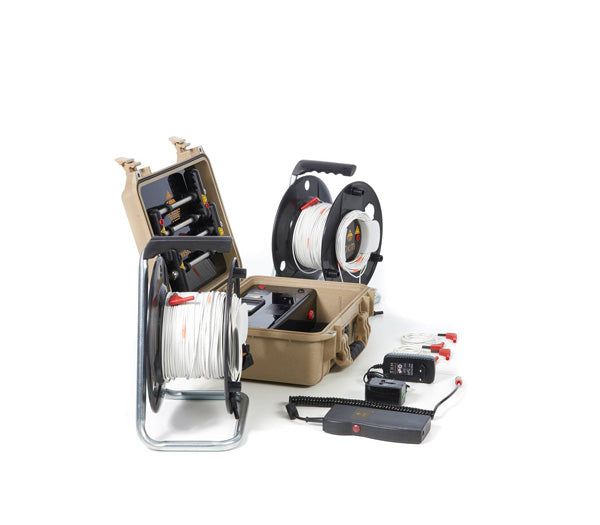

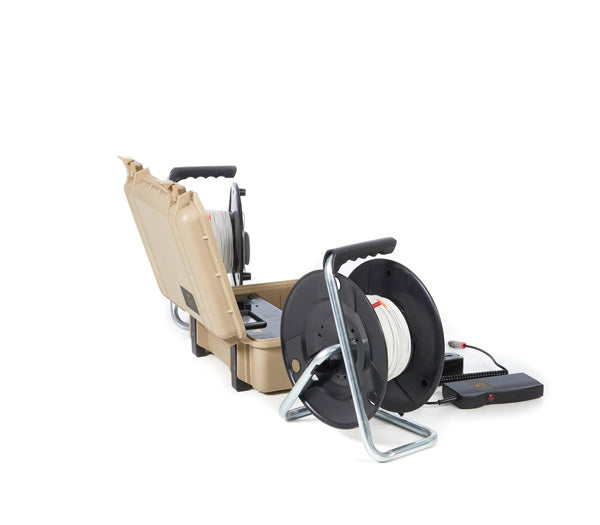

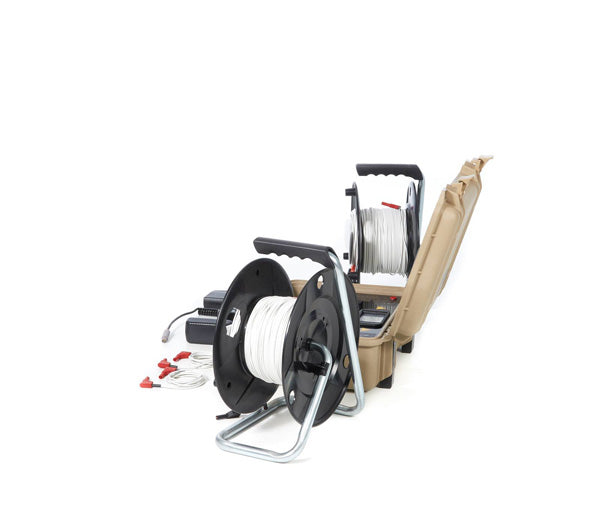

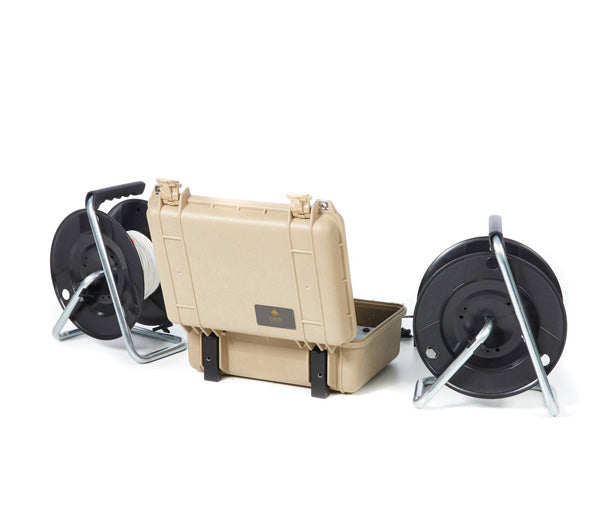

1x Kontrol Ünitesi

4x Elektrot

2x Güç Kablosu Tamburu (Ø 290 mm)

2x Gerilim Kablosu (10 m)

2x Bağlantı Kablosu (2 m)

1x Power Pack

1x Şarj kablosu ile şarj cihazı

1x Seyahat Adaptörü

1x Su geçirmez ve darbeye dayanıklı Koruyucu Kılıf

1x Hızlı Başlangıç Kılavuzu

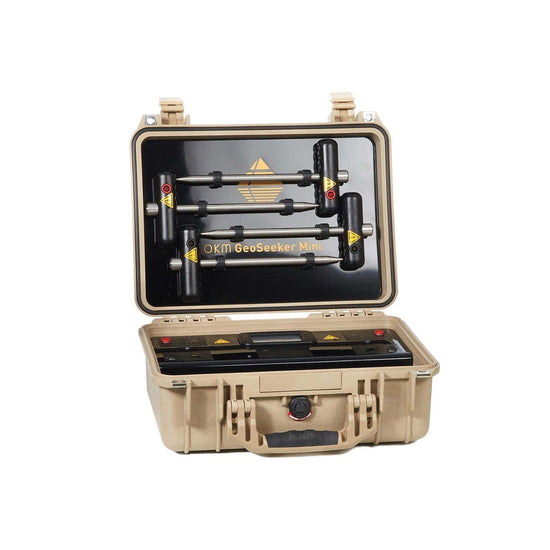

Kontrol ünitesi

• Boyutlar (Y x G x D): 410 x 340 x 180 mm
• Ağırlık: 4,5 kg
• Giriş gerilimi (maks.): 11 - 13 V DC / 30 W
• Ekran: 3,5" Dirençli dokunmatik, 480 x 320 Piksel
• Ekran CPU: Cortex M3, 32 MHz, 128 KB RAM
• Veri belleği: 4 GB
• Örnekleme hızı: 4096 Hz (512 değerin 64 kat fazla örneklenmesi)
• Çalışma süresi: yaklaşık 6 - 8 saat
• İŞLEMCI: 80 MHz Cortex M3
• ADC: 16 bit
• Etkili Aralık: (diferansiyel) -1400 ila 1400 mV
• Tarama Noktası Başına Ölçüm Süresi: min. 16 sn
• Çıkış: 320 V / 0,4 A
• Giriş Direnci (statik): yaklaşık 12 MΩ

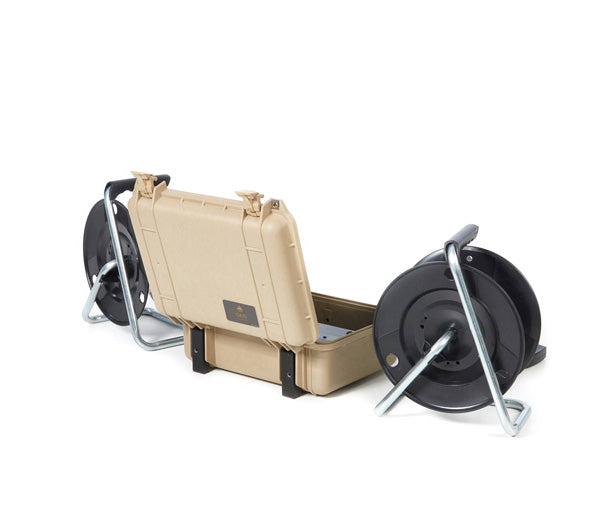

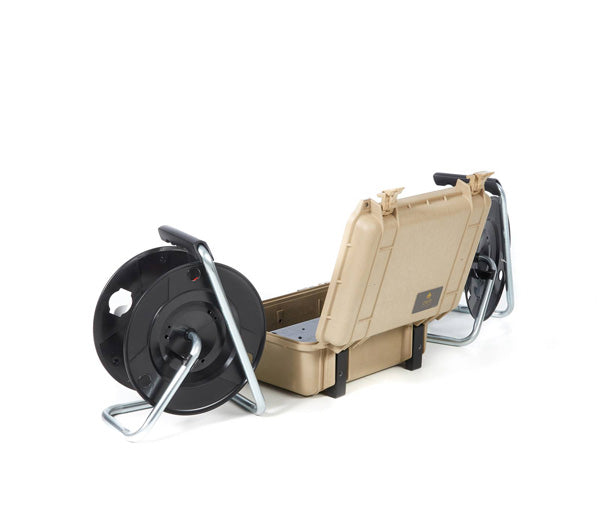

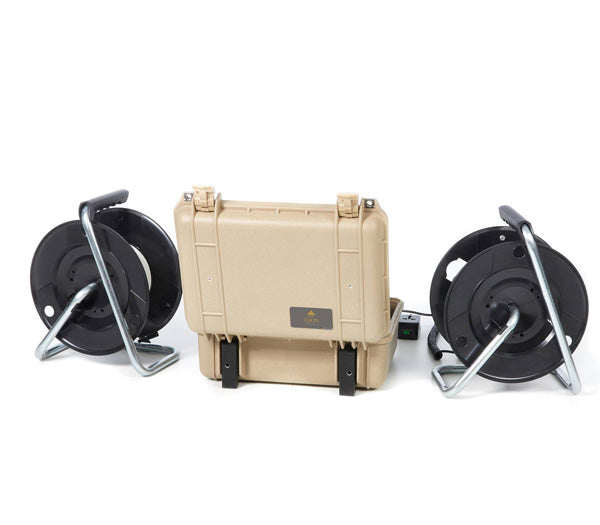

Güç Kablosu Tamburları (Ø 290 mm)

• Boyutlar (Y x G x D): 360 x 290 x 200 mm
• Ağırlık: 3,6 kg
• Kablo uzunluğu: 100 m
• İşaretleyiciler: 10

Elektrotlar

• Boyutlar (Y x G x D): 270 x 120 x 35 mm
• Ağırlık: 0,4 kg

Gerilim Kablosu

• Kablo uzunluğu: 10 m
• İşaretleyiciler: 10

Teknik veriler ortalama değerlerdir. Çalışma sırasında küçük sapmalar olabilir.

---
